Узел крепления УК

Узел крепления УК предназначен для крепления одножильного кабеля в треугольник диаметром от 25 мм до 81 мм,
а также одножильного кабеля пофазно и многожильного кабеля в плоскости диаметром от 50 мм до 84 мм.
Благодаря диэлектрическим втулкам электромагнитный контур разомкнут.

ТУ 3464-007-40886670-2005

Рекомендуемый шаг узла крепления - 1 метр.

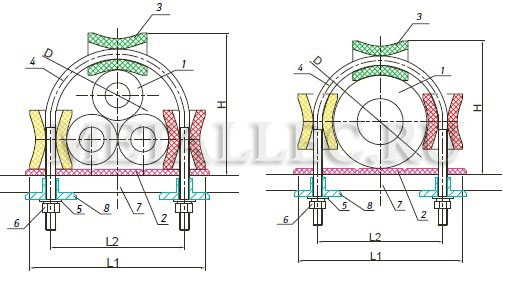

Узел крепления УК

1 - Кабель.
2 - Пластина из полимера.
3 - Кабельная клица из полимера.
4 - Оцинкованный или анодированный хомут.
5 - Кузовная шайба М8.
6 - Гайка М6.
7 - Кабельная полка (консоль).
8 - Втулка.

Электродинамическая стойкость 75,2 кА

Механическая стойкость к токам короткого замыкания 21 кН.
Категория стойкости к горению ПВ-0 (FL).
Температура внешней среды при эксплуатации от -60 С до +120 С.
*При шаге крепления 1 метр.

Устойчивы к атмосферным воздействиям, к воздействию масел и других нефтепродуктов, к радиации и ультрафиолетовому излучению, воздействию озона, обладают стойкостью к охрупчиванию.

В комплект поставки входит: пластина из полимера (2) - 1 шт., кабельная клица из полимера (3) - 3 шт.,  оцинкованный или анодированный хомут (4) - 1 шт., кузовная шайба М8 (5) - 2 шт., гайка М6 (6) - 2 шт., втулка диэлектрическая (8) - 2 шт.

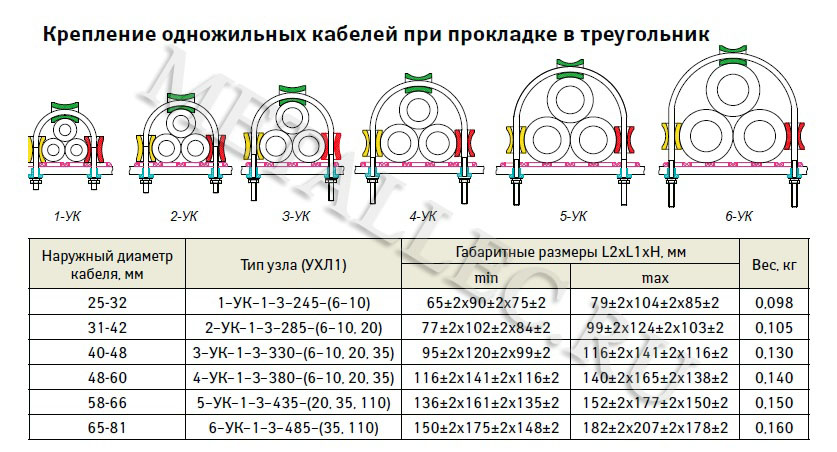

Подбор узла крепления по диаметру кабеля

Узел крепления УК
