Консоли кабельные усиленные К1160У-К1163АУ
⇐ Конструкции кабельные сборные/
Монтажные системы
Консоли кабельные усиленные К1160У-К1163АУ предназначены для прокладки на них проводов, кабелей, лотков и коробов при прокладке одноуровневой кабельной трассы.
Толщина металла (мм): 2,0; 2,5.

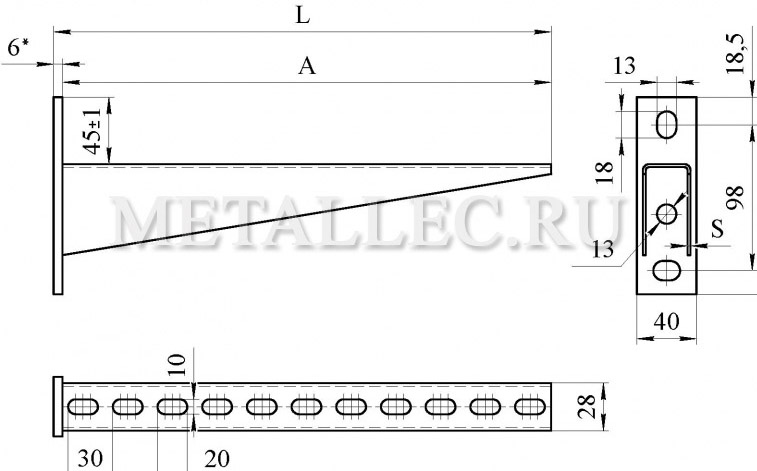

*Толщина основания консоли может быть изменена по заявкам заказчиков (см. чертеж)
*Коэффициент БРН равен: Макс. нагрузка /1,7 согласно ГОСТ Р 52868-2007
Технические характеристики
| ТИП |
Число отверстий
|
*Макс. нагрузка в кг.
|
Размеры, мм |
Масса,
кг
|
|
Толщина металла консоли S=2,0мм
|
L |
A |
H |
| К1160У |
5 |
459 |
154 |
148 |
132,5 |
0,41 |
| К1161У |
8 |
459 |
244 |
238 |
0,54 |
| К1162У |
11 |
459 |
334 |
328 |
0,67 |
| К1163У |
14 |
357 |
427 |
420 |
0,82 |
| К1163АУ |
20 |
306 |
606 |
600 |
1,12 |
Технические характеристики
| ТИП |
Число отверстий
|
*Макс. нагрузка в кг.
|
Размеры, мм |
Масса,
кг
|
|
Толщина металла консоли S=2,5мм
|
L |
A |
H |
| К1160У |
5 |
612 |
154 |
148 |
132,5 |
0,46 |
| К1161У |
8 |
612 |
244 |
238 |
0,62 |
| К1162У |
11 |
561 |
334 |
328 |
0,78 |
| К1163У |
14 |
510 |
427 |
420 |
0,97 |
| К1163АУ |
20 |
479 |
606 |
600 |
1,35 |
Заказать Консоли кабельные усиленные К1160У-К1163АУ можно по телефону или пишите на наш e-mail - info@metallen.ru:
(495) 506-35-32
(495) 506-35-82 |
