Асбестоцементные трубы (хризотилцементные)
Асбестоцементные трубы (хризотилцементные) имеют повсеместное применение. Эта продукция включает смешивание цемента, асбеста и воды, благодаря чему материал обладает повышенной прочностью по всей протяжности. При изготовлении трубопровода используется наиболее безопасный вид асбестового материала – хризотил. Асбестовое волокно, часть которого составляет примерно 20%, играет роль армирования. Асбестовая пыль при использовании таких труб не выделяется. Асбест не выделяет токсинов и каких либо излучений радиоактивного характера. Труба асбестоцементная является абсолютно безвредной.
Асбестовые трубы имеют ряд преимуществ:
- это достаточно прочный материал и отлично подходит для монтажа различных систем;
- по весу труба асбестоцементная в три раза легче, чем металлические трубы;
- под воздействием холодной или горячей воды асбоцементные трубы только повышают свою прочность;
- асбестовые трубы не имеют склонности к «зарастанию»;
- цены на трубы из асбеста довольно низкие
Монтаж
Асбестовые трубы оперативно и легко монтируются. Для монтажа применяются уплотнительные муфты и теплостойкие резиновые кольца для напорных труб. Под воздействием давления воды возникает эффект самоуплотнения, что гарантирует полную герметичность соединения. Муфта с самой трубой соединяется с сохранением обязательного радиального зазора, который обеспечивает возможность изгиба трубопровода при упругой деформации на величину 3 угловых градуса в каждом месте соединения.
Применение
• Трубопроводы безнапорной канализации
• Вытяжки воздушные и дымовых газов
• Дренажные системы
• Каналы для кабелей связи
• Столбы заборов
• Колонны в домостроении
• Лотки водоотводные
• Стойка опоры садовых деревьев, виноградников
• Мусоропровода
 |
 |
| Безнапорные трубы | Напорные трубы |

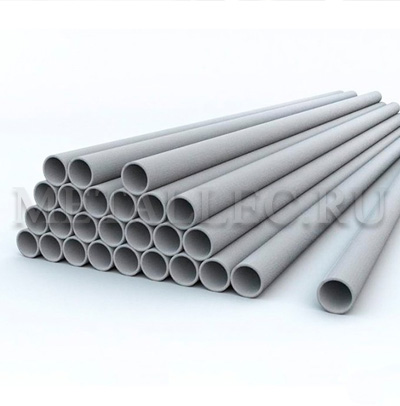

Безнапорные асбестоцементные (хризотилцементные) трубы, используют в тех системах, где нет напора: столбы заборов, канализация, вентиляция, дымоходы. Они используются как короба для электрических кабелей. Из них сооружаются ограждения, фундаменты. Среда может быть как жидкой, так и газообразной.
Диаметр безнапорных труб может быть от 100 до 500 миллиметров.

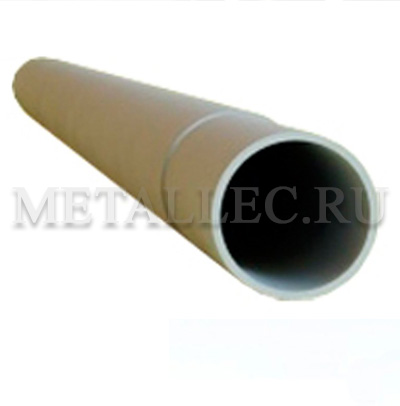

Напорные асбестоцементные (хризотилцементные) трубы выдерживают большую нагрузку. Такие трубы могут выдерживать давление от 3 до 15 атмосфер. Толщина стенок – от 9 до 32 миллиметров. Напорные трубы используют в системах водоснабжения, оросительных системах, газопроводах.
Диаметр может составлять от 100 до 500 миллиметров.
| Наименование | Размер, мм | Ед.изм. | Вес, кг | Кол-во в пачке | Кол-во в машине |
| Асбестоцементные трубы | |||||
| Безнапорные трубы (ГОСТ) | Ø 100 (L-3,95) | шт | 17,7 | 62 | 930 / 1116 |
| Ø 150 (L-3,95) | шт | 34,0 | 35 | 560 | |
| Ø 200 (L-3,95) | шт | 64,2 | 19 | 304 | |
| Ø 200 (L-5,00) | шт | 70,0 | ---- | 200 | |
| Ø 250 (L-5,00) | шт | 93,1 | ---- | 150 / 160 | |
| Ø 300 (L-5,00) | шт | 143,1 | ---- | 100 | |
| Ø 400 (L-5,00) | шт | 225,4 | ---- | 60 | |
| Ø 500 (L-5,00) | шт | 355,0 | ---- | 40 | |
| Безнапорные трубы (ТУ) | Ø 100 (L-3,95) | шт | 17,0 | 62 | 930 / 1116 |
| Ø 150 (L-3,95) | шт | 25,6 | 35 | 525 / 630 | |
| Ø 200 (L-3,95) | шт | 56,8 | 19 | 304 | |
| Ø 200 (L-5,00) | шт | 53,4 | ---- | 200 / 230 | |
| Ø 250 (L-5,00) | шт | 82,8 | ---- | 150 / 160 | |
| Ø 300 (L-5,00) | шт | 91,4 | ---- | 100 / 120 | |
| Ø 350 (L-5,00) | шт | 138,3 | ---- | 84 | |
| Ø 400 (L-5,00) | шт | 165,3 | ---- | 60 / 62 | |
| Ø 500 (L-5,00) | шт | 320,0 | ---- | 40 | |
| Напорные трубы (ВТ-6) | Ø 100 (L-3,95) | шт | 30,8 | 50 | 650 |
| Ø 150 (L-3,95) | шт | 51,0 | 25 | 400 | |
| Ø 200 (L-5,00) | шт | 121,7 | ---- | 160 / 165 | |
| Ø 250 (L-5,00) | шт | 180,0 | ---- | 110 / 115 | |
| Ø 300 (L-5,00) | шт | 196,7 | ---- | 80 | |
| Ø 400 (L-5,00) | шт | 330,8 | ---- | 46 | |
| Ø 500 (L-5,00) | шт | 479,0 | ---- | 30 | |
| Напорные трубы (ВТ-9) | Ø 100 (L-3,95) | шт | 45,6 | 55 | 440 |
| Ø 150 (L-3,95) | шт | 67,3 | 33 | 297 | |
| Ø 200 (L-5,00) | шт | 141,3 | ---- | 146 | |
| Ø 250 (L-5,00) | шт | 169,0 | ---- | 120 | |
| Ø 300 (L-5,00) | шт | 215,0 | ---- | 80 | |
| Ø 400 (L-5,00) | шт | 386,7 | ---- | 46 | |
| Ø 500 (L-5,00) | шт | 623,5 | ---- | 30 | |
| Напорные трубы (ВТ-12) | Ø 100 (L-3,95) | шт | 45,6 | ---- | 440 |
| Ø 150 (L-3,95) | шт | 67,3 | ---- | 297 | |
| Ø 200 (L-5,00) | шт | 141,3 | ---- | 146 | |
| Ø 250 (L-5,00) | шт | 169,0 | ---- | 120 | |
| Ø 300 (L-5,00) | шт | 215,0 | ---- | 80 | |
| Ø 400 (L-5,00) | шт | 386,7 | ---- | 46 | |
| Ø 500 (L-5,00) | шт | 623,5 | ---- | 30 | |
Труба безнапорная асбестоцементная - Технические характеристики. Величина испытательного гидравлического давления должна быть не менее 0,4 МПа
|
Наименование |
Условный проход, мм |
Минимальная нагрузка на раздавливание, Н (кгс). |
|---|---|---|
|
диаметр 100 мм |
100 |
4508 (460) |
|
диаметр 150 мм |
150 |
3920 (400) |
|
диаметр 200 мм |
200 |
3136 (320) |
|
диаметр 250 мм |
250 |
3626 (370) |
|
диаметр 300 мм |
300 |
4116 (420) |
|
диаметр 400 мм |
400 |
4900 (500) |
|
диаметр 500 мм |
500 |
5880 (600) |
Технические характеристики напорной асботрубы ВТ-6
|
Технические характеристики |
Условный проход, мм |
|||||
|---|---|---|---|---|---|---|
|
100 |
150 |
200 |
300 |
400 |
500 |
|
|
Длина, мм. |
3950 |
3950 |
5000 |
5000 |
5000 |
5000 |
|
Наружный диаметр, мм. |
122 |
168 |
224 |
324 |
427 |
--- |
|
Внутренний диаметр, мм. |
104 |
146 |
200 |
292 |
358 |
--- |
|
Толщина стенки, мм. |
9 |
11 |
12 |
16 |
21 |
--- |
|
Величина испытательного гидравлического давления не менее, МПа |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
|
Гидравлическое давление на водонепроницаемость, МПа |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
|
Нагрузка при испытании на раздавливание, не менее, кгс. |
800 |
800 |
800 |
900 |
1500 |
1600 |
|
Нагрузка на изгиб, не менее, кгс. |
400 |
920 |
--- |
--- |
--- |
--- |
|
Масса погонного метра, кг. |
7,8 |
12,9 |
22,1 |
40,2 |
68,8 |
--- |
Технические характеристики хризотилцементной напорной трубы ВТ-9
|
Технические характеристики |
Условный проход, мм |
|||||
|---|---|---|---|---|---|---|
|
100 |
150 |
200 |
300 |
400 |
500 |
|
|
Длина, мм. |
3950 |
3950 |
5000 |
5000 |
5000 |
5000 |
|
Наружный диаметр, мм. |
122 |
168 |
224 |
324 |
427 |
--- |
|
Внутренний диаметр, мм. |
100 |
141 |
196 |
286 |
377 |
466 |
|
Толщина стенки, мм. |
11 |
13,5 |
14 |
19 |
25 |
--- |
|
Величина испытательного гидравлического давления не менее, МПа |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|
Гидравлическое давление на водонепроницаемость, МПа |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
|
Нагрузка при испытании на раздавливание не менее, кгс. |
1100 |
1100 |
1200 |
1400 |
1800 |
2200 |
|
Нагрузка на изгиб не менее, кгс. |
450 |
1100 |
--- |
--- |
--- |
--- |
|
Масса погонного метра, кг. |
9,2 |
15,2 |
24,5 |
47,7 |
81,8 |
124 |
Технические характеристики асбестоцементной напорной трубы ВТ-12
|
Технические характеристики |
Условный проход, мм |
|||||
|---|---|---|---|---|---|---|
|
100 |
150 |
200 |
300 |
400 |
500 |
|
|
Длина, мм. |
3950 |
3950 |
5000 |
5000 |
5000 |
5000 |
|
Наружный диаметр, мм. |
122 |
168 |
224 |
324 |
427 |
--- |
|
Внутренний диаметр, мм. |
96 |
135 |
188 |
276 |
363 |
450 |
|
Толщина стенки, мм. |
13 |
16,5 |
18 |
24 |
32 |
--- |
|
Величина испытательного гидравлического давления не менее, МПа |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
|
Гидравлическое давление на водонепроницаемость, МПа |
2,4 |
2,4 |
2,4 |
2,4 |
2,4 |
2,4 |
|
Нагрузка при испытании на раздавливание не менее, кгс. |
1300 |
1500 |
1700 |
2200 |
2900 |
3400 |
|
Нагрузка на изгиб не менее, кгс. |
500 |
1220 |
--- |
--- |
--- |
--- |
|
Масса погонного метра, кг. |
10,4 |
17,9 |
30 |
57,9 |
100,6 |
151 |
Заказать Асбестоцементные трубы можно по телефону или пишите на наш e-mail - укажите пожалуйста тему письма - Асбестоцементные трубы:
(495) 506-35-32
(495) 506-35-82
