Полки кабельные К1160-1163А

⇐ Конструкции кабельные сборные/ Монтажные системы

Полки кабельные К1160-1163А предназначены для прокладки на них проводов, кабелей, лотков и коробов.

Технические характеристики

ТИП

Число отверстий

 *Макс. нагрузка в кг. Размеры, мм

Толщина металла полки, S мм

Масса, кг

Толщина металла стойки S=2,5 мм

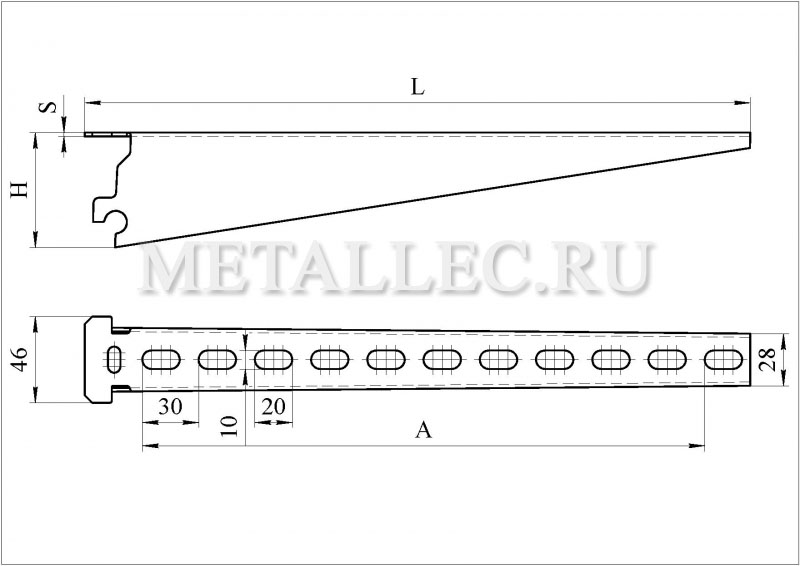

 L A H
К1160 5 163 175 120 60 2,0 0,19
К1161 8 163 265 210 60 0,31
К1162 11 163 355 300 63 0,50
К1163 14 163 447 390 70 0,66
К1163А 20 112 625 570 71 0,90



   ТИП

Число отверстий

*Макс. нагрузка в кг.

 Размеры,мм

Толщина металла полки, S мм

Масса, кг

Толщина металла  стойки S=3,0 мм

 L   A   H
К1162 11 183 355 300 63 2,0 0,50
К1163 14 183 447 390 70 0,66
К1163А 20 158 625 570 71 0,90



   ТИП

Число отверстий

*Макс. нагрузка в кг.

Размеры, мм

Толщина металла полки, S мм

Масса, кг

Толщина металла стойки S=3,0 мм

L

A

H
К1162 11 275 355 300 63 2,5 0,63
К1163 14 275 447 390 70 0,83
К1163А 20 193 625 570 71 1,13

*Нагрузка рассчитана на консольный кронштейн в сборе (Полка+Стойка)

Коэффициент БРН равен: Макс. нагрузка/1,7 согласно ГОСТ Р 52868-2007

Заказать Полки кабельные К1160-1163А можно по телефону или пишите на наш e-mail - info@metallen.ru:

(495) 506-35-32
(495) 506-35-82
