Конструкции кабельные сборные. Монтажные системы

!!! Новинка на нашем сайте -

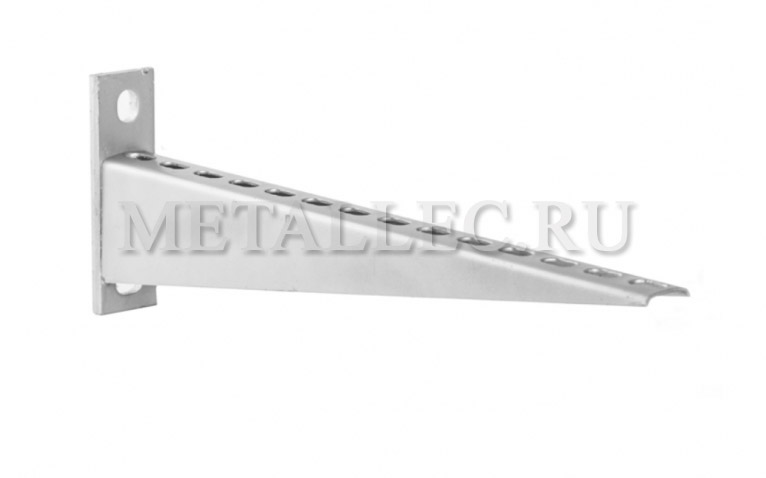

Консоли кабельные усиленные К1160У-К1163АУ - подробнее

Консоли кабельные усиленные К1160У-К1163АУ

Стойки кабельные К1150-К1155 Полки кабельные К1160-1163А Основание одиночной полки К1158
Стойки кабельные К1150-К1155
Полки кабельные К1160-1163А
Основание одиночной полки К1158
Стойки кабельные предназначены для установки полок К1160-К1163А.
Крепятся к строительным элементам сваркой или пристрелкой с применением скоб К1157.
Толщина металла: 2,5 мм; 3 мм.
Полки кабельные предназначены для прокладки на них проводов, кабелей, лотков и коробов.
Исполнение изделий: У3 - лакокрасочное покрытие; УТ1,5 - горячее цинкование (окунанием); УТ2,5 - оцинкованный лист.
Толщина металла: 2 мм; 2,5мм.
Для установки 1 кабельной полки при прокладке одноуровневой кабельной трассы.
Крепится основание одиночной полки К1158 к ЖБ конструкциям пристрелкой,
а к металлическим конструкциям и закладным деталям железобетонных конструкций - сваркой.
Толщина металла: 2,5 мм; 3 мм
Скоба К1157 Стойка кабельная потолочная СКП Основание одиночной стойки К1159
Скоба К1157
Стойка кабельная потолочная СКП
Основание одиночной стойки К1159
Скоба К1157 предназначена для крепления кабельных стоек приваркой к закладным деталям или пристрелкой. СКП предназначена для крепления кабельных стоек к потолку приваркой к закладным деталям или пристрелкой.
Толщина металла: 2,5 мм; 3 мм.
Основание одиночной стойки одностороннее К1159/Основание одиночной стойки двустороннее К1159. Для установки полок К1160 - К1163А с одной или двух сторон. Крепится к полу пристрелкой или болтовым соединением с резьбой М10.
Толщина метелла: 2,5 мм; 3 мм.
Подвес потолочный ПП Стойка напольная, для установки аппаратов К 314 Подвески кабельные К1164-К1167А
Подвес потолочный ПП
Стойка напольная, для установки аппаратов К 314
Подвески кабельные К1164-К1167А
Подвес потолочный односторонний/Подвес потолочный двусторонний. Для установки полок К1160 - К1163А с одной или двух сторон. Крепится к потолку пристрелкой или болтовым соединением с резьбой М10.
Толщина: 2,5 мм; 3 мм.
Стойка предназначена для напольной установки группы аппаратов.
Толщина металла: 2 мм.
Подвески кабельные К1164-К1167А предназначены  для  установки  нагревостойких  перегородок  между  горизонтальными рядами кабелей.
Кронштейн угловой Скоба У1078, У1059 Комплект монтажных частей КМЧ
Кронштейн угловой
Скоба У1078, Скоба У1059
Комплект монтажных частей
Кронштейн угловой КУ-1, Кронштейн угловой КУ-2 используются для прокладки проводов и кабелей, установки лотков и коробов. Крепятся к полу, потолку или стене пристрелкой, приваркой к закладным деталям или болтовым соединением с резьбой М8. Скоба У1078, Скоба У1059 для крепления лотков на полках кабельных конструкций.
Толщина металла: 2,5 мм

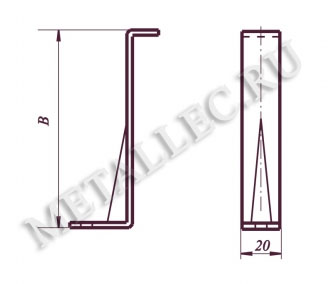

У1078 - Высота борта лотка 50 мм/Высота В  - 51 мм/Масса - 0,04 кг
У1059 - Высота борта лотка 100 мм/Высота В - 101 мм/Масса - 0,05 кг
Предназначен для установки полки К1160 – 1163А на опоры ограждения (квадратные трубы) без применения сварных соединений. Крепление осуществляется хомутами и 2 винтовыми соединениями с резьбой М8.
В состав комплекта входит:
1. Стойка L=100 мм. — 1шт.
2. Хомут — 2 шт.
Ключ К1156 Держатель шин заземления К-188 Промежуточный поддерживающий зажим ППЗ
Ключ К1156
Держатель шин заземления К-188
Промежуточный поддерживающий зажим ППЗ
Ключ К1156 предназначен  для  отгиба  язычка  стоек  К1150-К1155,  основания  одиночной стойки, основания одиночной полки, подвеса потолочного, стойки кабельной потолочной.
Толщина металла: 3 мм
Масса, кг: 0,13

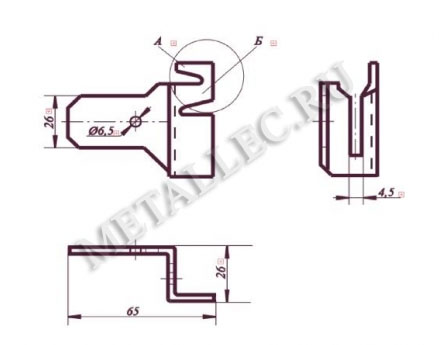

Держатель шин заземления К-188 для крепления к строительным конструкциям круглых (Ø 10, 12мм) и плоских (40х4 и 25х3) заземляющих проводников. Закрепляется пристрелкой или сваркой.
Допустимая нагрузка на держатель 40 Н.
Толщина металла: 2 мм
Масса, кг: 0,042
Промежуточный поддерживающий зажим ,  типа ППЗ для  подвеса кабельной трассы на шпильках к потолку. ППЗ препятствует излому шпильки в случае раскачивания трассы при прокладке кабелей.
Толщина металла: 2 мм
Масса, кг: 0,08
