Комплект монтажных частей КМЧ

⇐ Конструкции кабельные сборные/ Монтажные системы

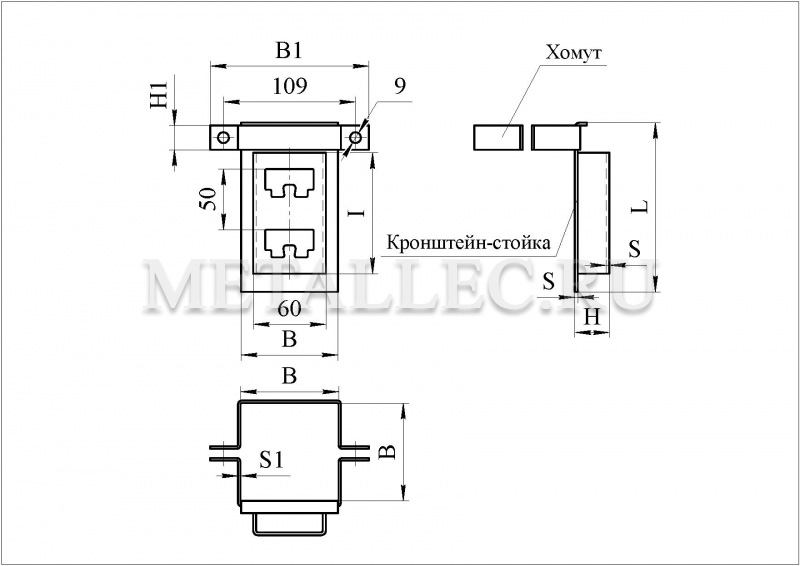

Комплект монтажных частей КМЧ:

1. Кронштейн-стойка L=100 мм. — 1шт.
2. Хомут — 2 шт.

Кронштейн-стойка представляет собой сварную конструкцию, состоящую из пластины и стойки.

Комплект КМЧ предназначен для установки полки К1160 – 1163А на опоры ограждения (квадратные трубы) без применения сварных соединений. Крепление осуществляется хомутами и 2 соединениями с резьбой М8.
Толщина металла: Кронштейн-стойка — 2,5 (3,0) мм. Хомут — 2,0 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТИП В Н L I

Масса из расчета

S=2,5 мм; кг

Кронштейн-стойка

  80    28,5    140     100   0,40



   ТИП    В1  В  Н1

Масса из расчета

S1=2,0мм; кг

Хомут        130      80       20    0,11

*Конструкции изделий могут быть изменены по заявкам заказчиков
